一、概述

深圳巴顿斯科技有限公司自主生产的 BDS-F 系列的防腐型磁致伸缩液位传感器适用于具有强酸性、强碱性等腐蚀介质的液位测量，可广泛应用于石油、化工、环保等行业的各种液位罐的液位检测与控制。

二、产品介绍

1. 参考型号

BDS-FP1A4210-FB*****

2.参数说明

液位产品: 防腐型磁致伸缩液位传感器

供电电压 供电：24VDC

电源电流:<100mA

输出信号: 4-20mA，四线制

测量量程: 有效量程 0~3000mm

连接方式: 卡箍或螺纹

出线方式: 直出电缆线或 M12航空插头

浮子类型: PP浮球

3.性能指标

非线性：优于±0.02% FS

重复性误差：优于±0.002% FS，±0.05%F.S.

精度：±0.05%F.S.

工作温度：-40~+85℃

4.结构特性

测杆材料：PP测杆

电子仓外壳材料：PP外罩

基座及锁紧环：防腐底座

外壳防护等级：电子仓 IP67，测杆IP68

三、接线图

棕色：+24VDC

白色：电源地

蓝色：4-20mA

黑色：信号地

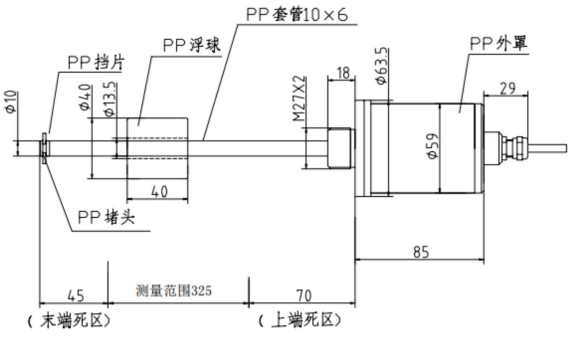

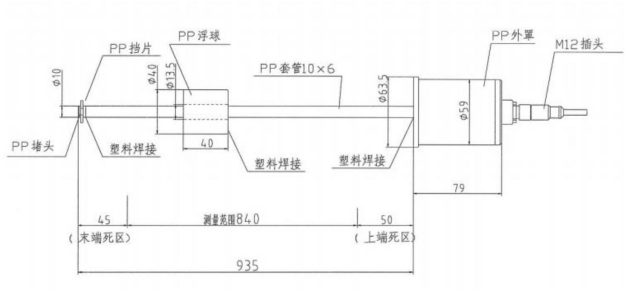

四、设计方案尺寸图

五、产品实物图

六、常见故障排除（以输出 4~20mA为例，其它输出同理）

1. 输出为 4mA不变

（1）当测杆上没有浮球时，传感器输出为 4mA----检查浮球。

（2）浮球落到测量下死区时，传感器输出是 4mA----检查浮球是否入液，或者其他原因导致损坏而不能浮起。

2. 输出值不变

（1）浮球被卡住或者浮球损坏（输出值的范围在 4~20mA之间）----检查浮球，油箱内部结构。

（2）可恢复工厂零点设置或者恢复工厂满度设置。

3. 输出为 0mA

（1）线路断路----检查现场线路是否存在断路，如线与线的对接地方。

（2）检查接线是否接好，是否接触不良。

4. 数据有跳变

（1）安装时没有固定好法兰，设备震动影响到测量----检查传感器安装。

（2）屏蔽线断路----检查线与线对接地的屏蔽线。

（3）传感器的布线是否避开大功率设备。

5. 现场检测方法

（1）把万用表打到电压档，测量采集模块的供电输出是否约为 12V~24V。

（2）检查输出电流信号，把电流输出线从采集模块分离，把万用表打到电流档，测量传感器的电流输出，随着浮球的移动，电流应该是 4~20mA的变化。

（3）检查传感器的工作电流，用单独 24V 电源给传感器供电，再用电流表测量电源线的电流，电流值应该约为 40~80mA(电压输出的传感器为 50mA)。

（4）把传感器从设备直接拆卸下来（排除现场线路问题），直接接到采集模块上去，按照第(2)点的方式去检测，或者是检查现场线路是否存在问题，确保现场线路正常的情况下进行检测。
