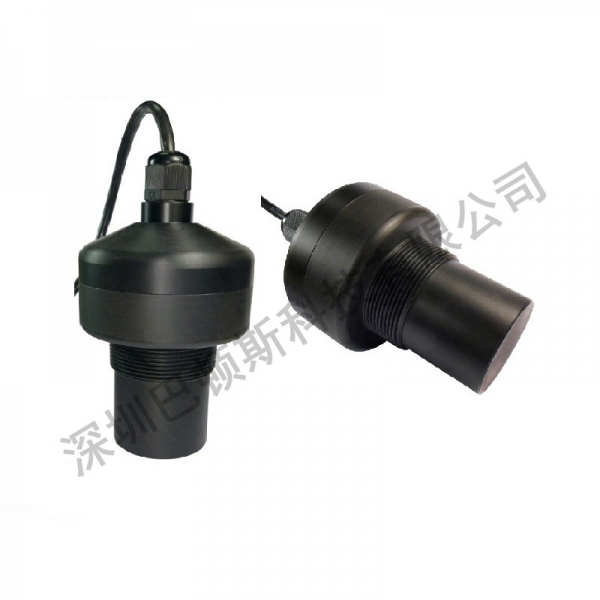

产品简介

利用声波介质对被检测物进行非接触式和无磨损的检测。

超声波水位计主要是检测污水、河水、清水，能够测量传感器发射面到水表面的距离值。

产品防护等级达到IP68水平，可以在水下8米以内深度长期浸泡，不会损坏。(注意仪表的电缆线出线部分需要现场接线后可靠密封，避免进水。)

 测量原理

超声波探头发射出的超声脉冲，通过空气传播到被测水面，经反射后再通过空气返回到超声波探头，因为发射和接收的时间都是能够知道的，根据这个时间×声速÷2=探头发射面到水面之间的距离。

计算公式：D ＝ C*t/2

(除以2是因为声波从发射到接收实际是一个来回，D是距离，C是声速，t是时间）。

如果发射和接收时间差是0.01秒，声速是340米/秒。

340米/秒×0.01秒=3.40米

3.40米÷2=1.70米

也就是探头发射面到水面之间的距离是1.70米。

 产品特点

防护等级：IP68

响应时间短

通过RS485 完成地址设置

丰富的输出方式：模拟量或者RS485，跟供电电压有关。

 主要技术指标

测量范围：1米，2米，3米，4米，5米，6米，7米，8米；

测量输出结果：探头发射面到被测水面之间的距离值；

传感器螺纹：根据测量范围不同，螺纹不同；

盲区范围：根据测量范围不同，盲区不同；

供电电压：直流24V，输出1路4-20mA或者1路RS485 MODBUS协议；

供电电压：直流12V，输出1路RS485 MODBUS协议；

显  示：无显示

配套电缆长度：1米

电缆出线：4芯

工作环境温度：-20～+60℃；

工作环境压力：一个标准大气压；

工作环境湿度：≤90%RH非凝结。

 产品参数

IP68超声波水位计 100K-2米

※内部参数

供电：24VDC

功耗：15mA

精度：1cm

盲区：15cm

响应速度：1s

※换能器参数

锐角度：8.97°

半功率角：3.82

材质：POM

※外观

螺纹：2寸NPT

线长：标配5米

重量：870±20g

高度：157.9mm

线径：4*0.3

防水等级：IP68

※输出方式---RS485

红线-----24V+   蓝线-----RS485A

黑线-----24V-   黄线-----RS485B

备注：4~20mA目前无此功能

IP68超声波水位计 200K-1米

※内部参数

供电：24VDC

功耗：15mA

精度：1cm

盲区：10cm

响应速度：1s

※换能器参数

材质：POM

锐角度：4.48°

半功率角：1.91

※外观

螺纹：2寸NPT

线长：标配5米

重量：870±20g

高度：157.9mm

线径：4*0.3

防水等级：IP68

※输出方式---RS485

红线-----24V+   蓝线-----RS485A

黑线-----24V-   黄线-----RS485B

备注：4~20mA目前无此功能

IP68超声波水位计 64K-5米

※内部参数

供电：24VDC

功耗：15mA

精度：量程的0.5%

盲区：25cm

响应速度：1s

※换能器参数

材质：POM

锐角度：14.05°

半功率角：5.97

※外观

螺纹：2寸NPT

线长：标配5米

重量：910±20g

高度：157.9mm

线径：4*0.3

防水等级：IP68

※输出方式---RS485

红线-----24V+   蓝线-----RS485A

黑线-----24V-   黄线-----RS485B

备注：4~20mA目前无此功能

IP68超声波水位计 49K-8米

※内部参数

供电：24VDC

功耗：15mA

精度：量程的0.5%

盲区：30cm

响应速度：1s

※换能器参数

锐角度：18.38°

半功率角：7.8

材质：POM

※外观

螺纹：2寸NPT

线长：标配5米

重量：950g±20g

高度：157.9mm

线径：4*0.3

※输出方式---RS485

红线-----24V+   蓝线-----RS485A

黑线-----24V-   黄线-----RS485B

备注：4-20和485 只能带一种，不能同时带

   485的可以12或者24V供电

   4-20只能24V供电

IP68超声波水位计 40K-10米

※内部参数

供电：24VDC

功耗：15mA

精度：量程的0.5%

盲区：35cm

响应速度：1s

※换能器参数

锐角度：21.34°

半功率角：9.05

材质：POM

※外观

螺纹：G2A

线长：标配5米

重量：1000±20g

高度：157.9mm

线径：4*0.3

防水等级：IP68

※输出方式---RS485

红线-----24V+   蓝线-----RS485A

黑线-----24V-   黄线-----RS485B

备注：可以做12V，对应电流30mA

安装注意事项

①超声波传感器安装时发射面应垂直于被测物体；

②电源线不要接反，接反了会导致内部电路烧毁；

③供电电源不能供错，如果供错了，会烧毁内部电路。

④4-20ma输出接线不能接反，接反会导致没有信号。

⑤RS485输出接线不能接反，接反了会导致485输出乱码或者空白。

⑥超声波传感器周围一定范围内不能有任何障碍物，具体请咨询公司技术人员。

⑦本设备防护等级是IP68，可以浸泡在水中，等水退下去，最高水位低于盲区就可以正常测距了。
