产品原理

微波雷达物位计天线发射较窄的微波脉冲，这个脉冲以光速在空间传播，遇到被测介质表面，其部分能量被反射回来，被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。由于电磁波的传播速度极高，发射脉冲与接收脉冲的时间间隔很小（纳秒量级）很难确认。78X系列26G雷达水位计采用一种特殊的解调技术，可以准确设别发射脉冲与接收的时间间隔，从而进一步算出天线到被测介质表面的距离。

            测量的基准面是：螺纹底面或法兰的密封面。

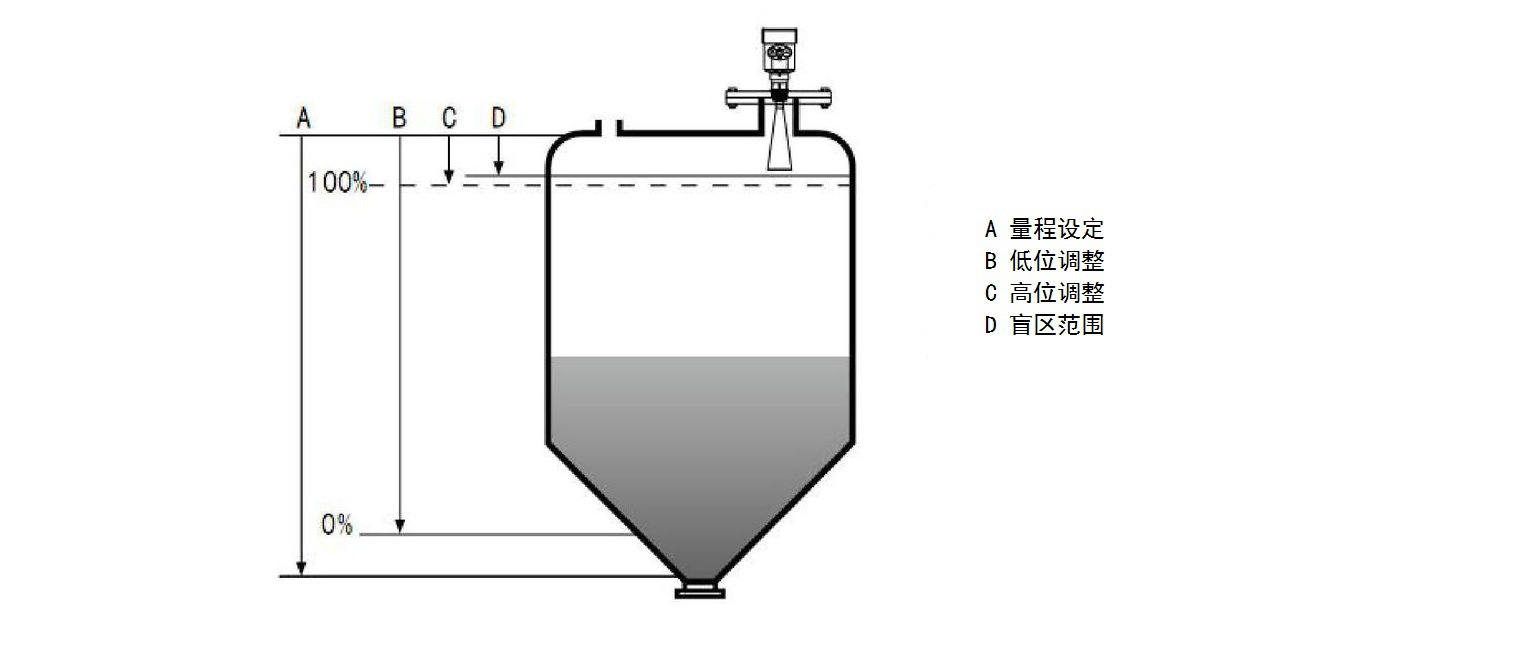

注：使用雷达物位计时，最高料位不能进入测量盲区（图中D所示区域），如果进入盲区，所有测量数据和输出数据都是错误的。

水利行业应用特点

1.波束角小，能量集中，具有更强抗干扰能力，大大提高了测量精度和可靠性。

2.天线尺寸小，便于安装和加防尘罩等天线防护装置。

3.种类较轻约1KG,便于安装。

4.测量范围最高可达70米，覆盖大型水库等水位测量。

5.多种输出电路接口与采集系统配合。

6.采用脉冲工作方式，雷达水位计发射功率极低，对人体及环境无伤害。

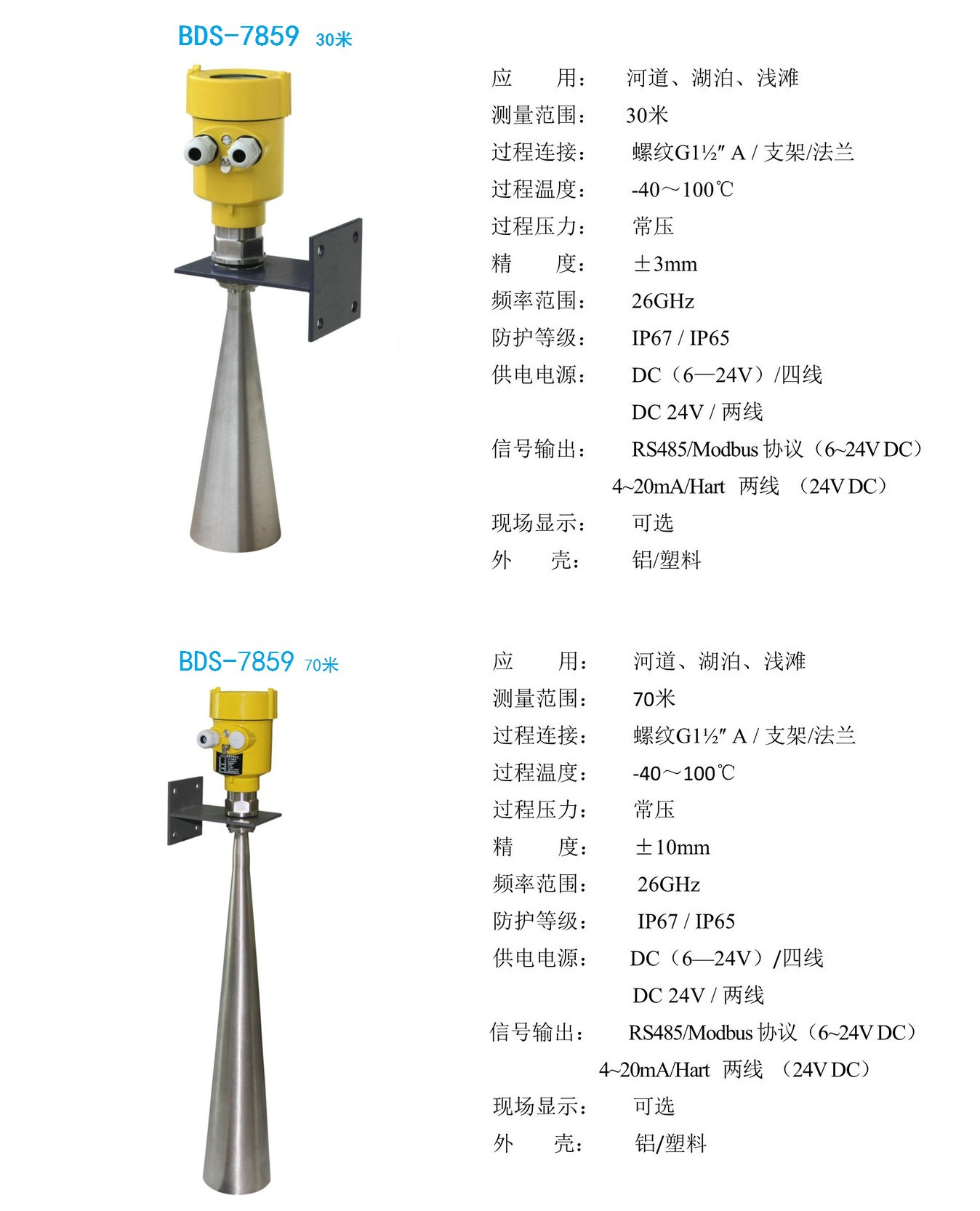

系列产品

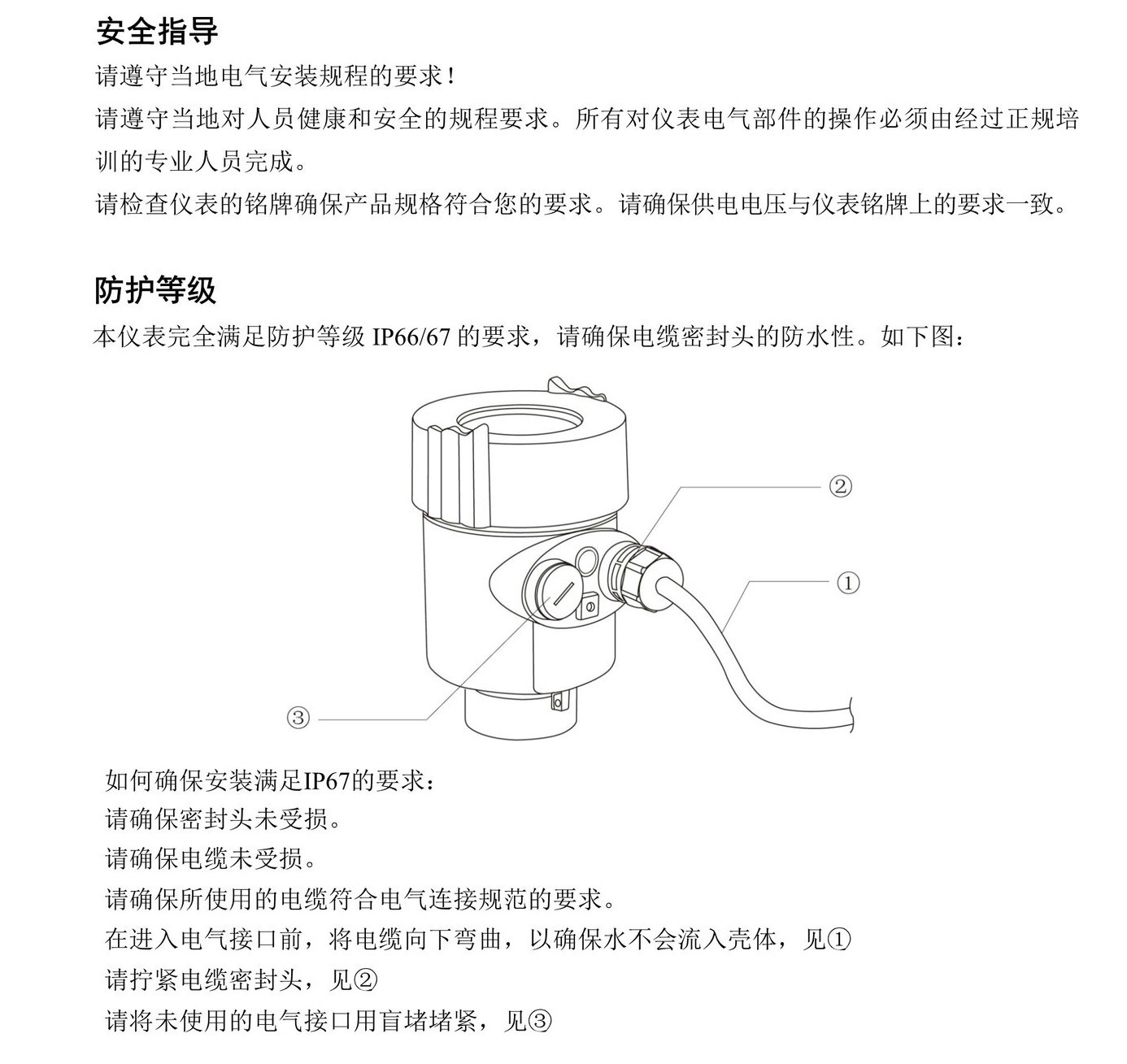

安装要求

电气连接

仪表调式

雷达水位计有两种调试方法

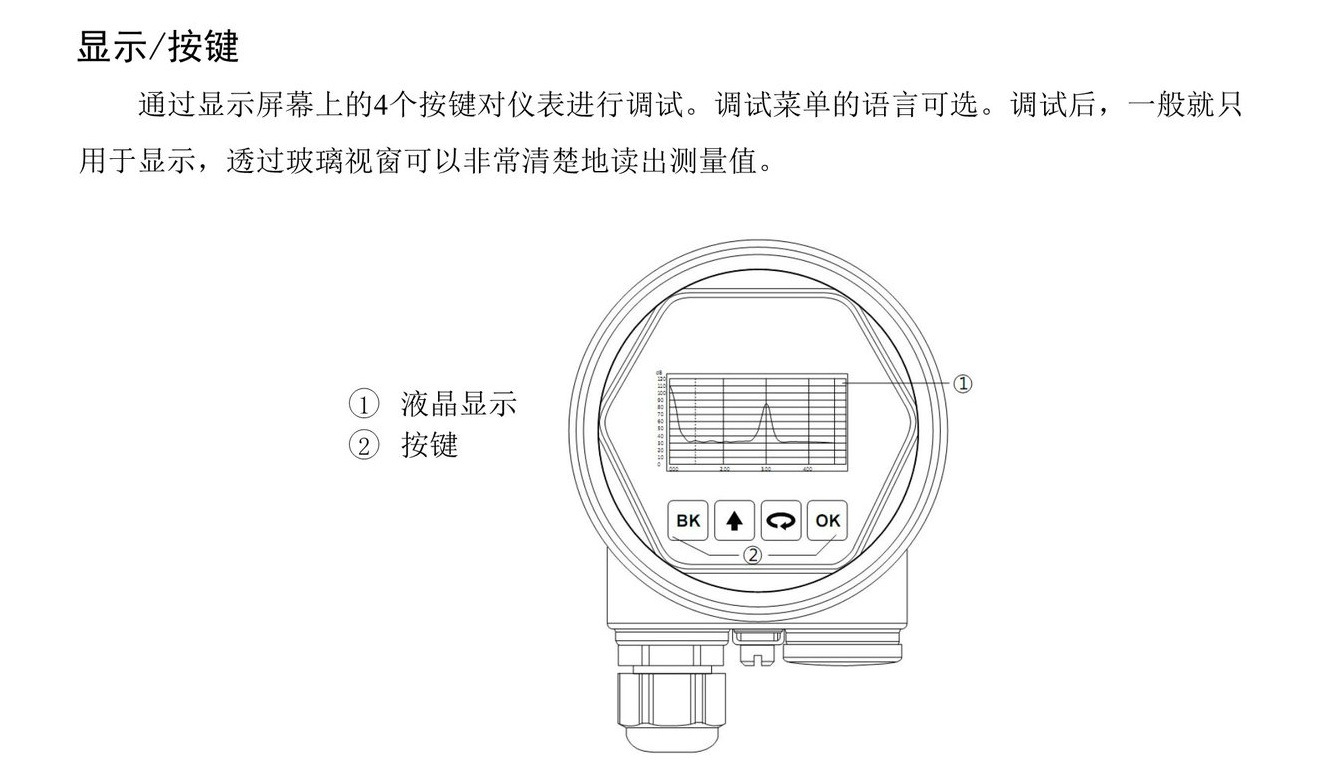

   显示/按键    上位机调试

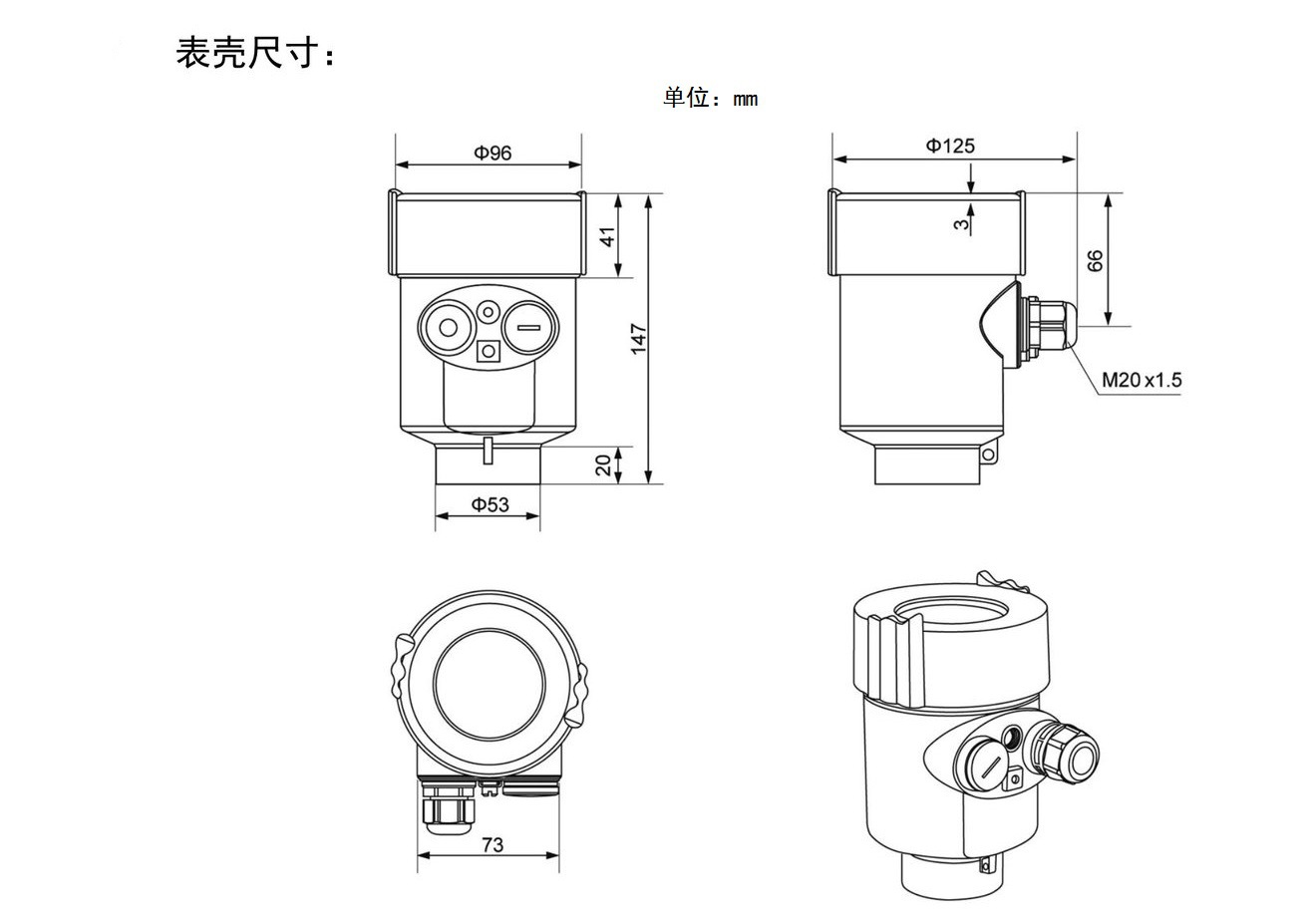

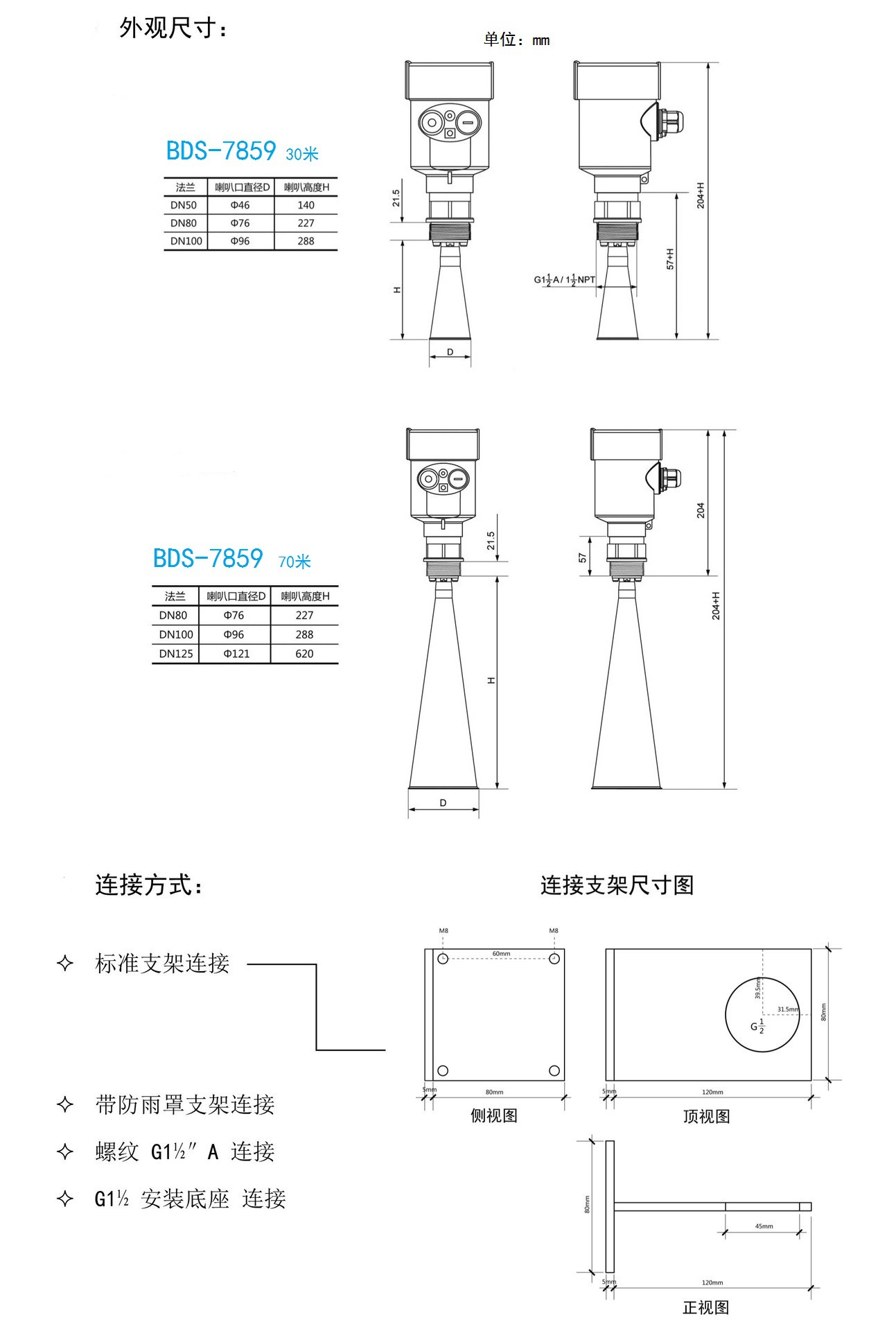

结构尺寸

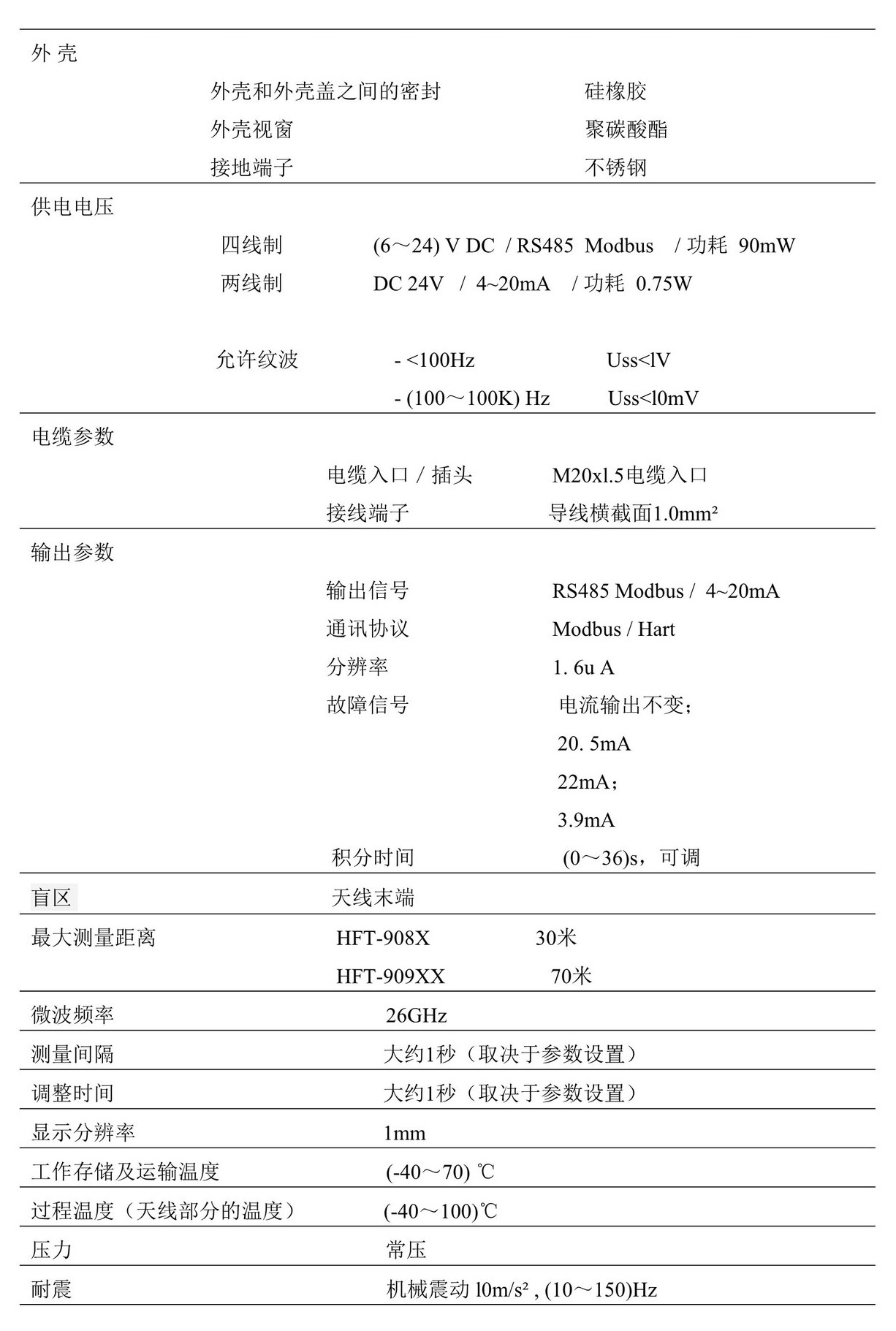

技术参数

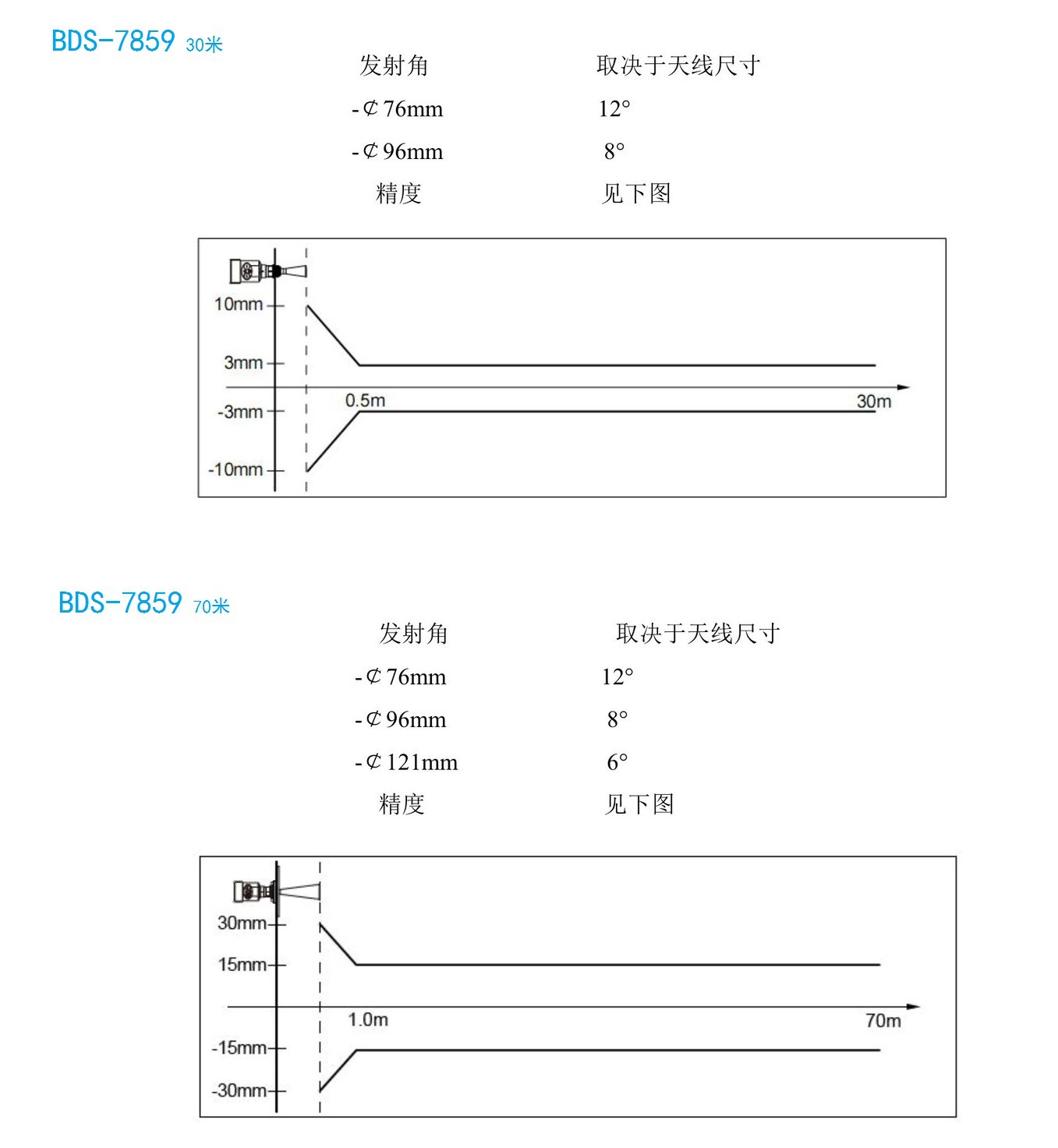

仪表线性
