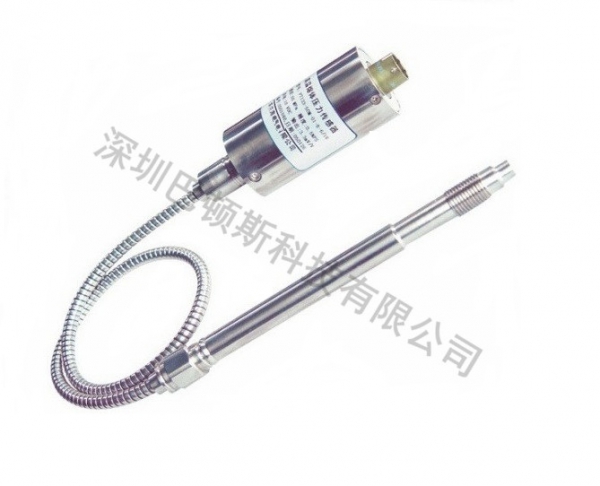

PT系列高温熔体压力传感器/变送器广泛应用于化纤、塑料、橡胶等熔体的压力测量和控制，测试探头可在300℃～1200℃高温环境下工作。它具有外观精美，耐震动、高可靠性和准确性，工作稳定等特点，在应变式传感器研发方面，公司的研发部门利用自身优化设计的优势，对感压膜片结构以及材料进行了重大改进，目前我们公司生产的高温熔体压力传感器以及压力变送器在国内同行业有绝对优势，已经完全可替代（美国Dynisco，日本RKC,意大利GeFran）等进口高温熔体压力传感器，互换性好。我们公司的PT系列传感器与本公司生产的PY系列仪表配套使用可以完全满足各种不同用户的要求；也可直接与进口仪表（Dynisco）配套使用，不需做任何调整或修改，安装螺纹以及电缆接插件都全部通用。
项 目 | 技 术 指 标 |
量程（Mpa） | 0～10、15、20、25、30、35、40、50、60、70、80、100、200 |
精度（%FS） | 0.5;1.0;1.5 |
传感器输入输出阻抗（Ω） | 350±10%FS |
灵敏度输出（mv/V） | 1.5 mv/V;2.0 mv/V;3.33 mv/V。 |
变送器信号 | 4-20MA;0-5V;0-10V |
传感器供桥电压（VDC） | 6-12V |
变送器供电电压（VDC） | 15-30V |
过载能力（%FS） | ≤150 |
绝缘电阻（MΩ） | ≥2000 (100VDC) |
内部自校准（%FS） | 80±1% |
感压膜片耐温（℃） | 350、最高400，水冷式可耐温1200。 |
探头感温零点漂移(%FS/10℃) | ≤0.15 |
温度传感器 | J．K．E型热电偶或Pt100Ω铂电阻，采用二芯专用接插件引出 |
安装螺纹 | M14×1.5;1/2″-20UNF； M22×1.5,可按客户要求定做非标螺纹。 |
D1 | M12×1.5 | M14×1.5 | 1/2″-20UNF | M18×1.5 | M22×1.5 | G3/8-19 | ||
D2 | ф7.8 | ф7.8 | ф7.8 | ф9.8 | ф15.8 | ф9.8 | ||
D3 | ф10 | ф11.8 | ф10.5 | ф16 | ф19.5 | ф14 | ||
D4 | ф10.3 | ф12 | ф10.7 | ф16 | ф19.5 | ф14.5 | ||
A | 5 | 5 | 5 | 5.5 | 10 | 5.5 | ||
B | 11.5 | 11.5 | 11.5 | 14 | 14 | 14 | ||
C | 25 | 25 | 25 | 25 | 25 | 25 | ||
直杆152长，软管460长，其他尺寸可按客户要求定做。 | ||||||||
密封 | 45°斜面 | 90°平面 | ||||||
|
|
| ||||||

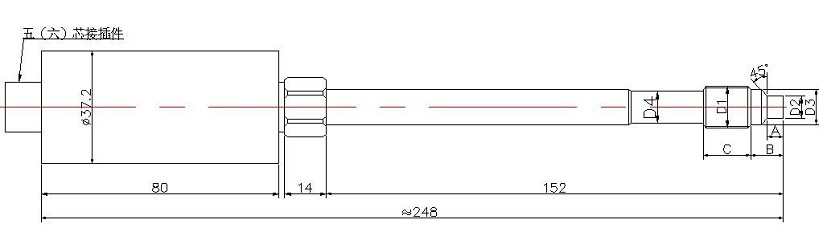

1、PT111(112)直杆型高温熔体压力传感器/压力变送器

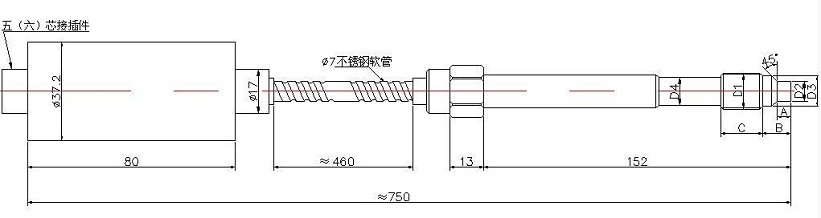

2、PT124(123)软管型高温熔体压力传感器/变送器
3、PT131(133)软管压力温度双功能型高温压力传感器/变送器，在PT123(124)的基础上增加了J型或K型或E型热电偶或Pt100铂电阻，可以在同一安装位置测量温度和压力两种信号，这大大降低了设备的改造和采购成本。
4、PT142(141)直杆压力温度双功能型高温压力传感器/变送器，在PT111（112）的结构上进行了改进，增加了J型或K型或E型热电偶或Pt100铂电阻，可以测量同一安装点的温度和压力，与PT131(133)性能基本上一样，只是刚性方面优于PT131(133)。
输出讯号 | 二线制 4～20mA | 三线制 0～5VDC | 三线制 1～5VDC | 三线制 0～10VDC | |
激励电压 | 10～30VDC | 15～30VDC | |||
负载阻抗 | 最大800Ω | 50KΩ | |||
接线方式 | 红（E+）黄（E-） | 输入：红（E+）黄（E-，S-共负） 输出：蓝（S+） | |||
45°斜面密封安装孔尺寸
D1 | M12×1.5 | M14×1.5 | 1/2”-20 | M18×1.5 |
D2 | Φ8.5 | Φ8.5 | Φ8.5 | Φ10.5 |
D3 | Φ12 | Φ14 | Φ12.7 | Φ18 |
D4 | Φ12.5 | Φ14.5 | Φ13.2 | Φ18.5 |
A | 7 | 7 | 7 | 8 |
B | 13 | 13 | 12.5 | 16 |
C | 20 | 20 | 20 | 20 |
平端面密封安装孔尺寸
D1 | M22×1.5 | G3/8” |
D2 | Φ16.5 | Φ10.5 |
D3 | Φ22 | Φ16.5 |
A | 12 | 7 |

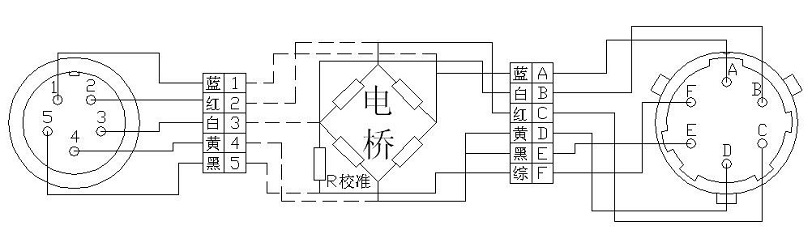

1.传感器电路、接插件及接线图形
五芯接插件接线方式: 1 输出信号（S+） 2 供电电源（E+） 3 输出信号（S-） 4 供电电源（E-） 5 80%FS自校正 | 六芯接插件接线方式: A 输出信号（S+） C 供电电源（E+） B 输出信号（S-） D 供电电源（E-） E、F ： 80%FS自校正 |
2、变送器电路接插件及接线图
输出 | 接插件符号 | 电缆线色别 | 控制室接线 |
| 输出 | 接插件符号 | 电缆线色别 | 控制室接线 |
|
4-20mA 二线制 接线图 | | 0-5VDC 1-5VDC 0-10VDC 三线制 接线图 |
（线的颜色以合格证上的为准）
| ||||||
