一、概述

高度仪采用差压原理进行高度测量，整个测试模块封闭在可靠的壳体内，有效提高测量可靠性和精度。产品主要应用于工程领域对高度精准控制、监控作业的应用场合，安装场地变化大，环境恶劣等，如粉尘、湿度、温度、气压等不确定环境因素，对传统的测高方式不适用安装的工况场合。产品设计满足耐磕碰、耐摔、抗外界干扰等因素的设计要求。

陀罗仪用于动态环境下姿态监测，通过校准、嵌入式补偿和信号处理，解决安装误差，大大降低了设计和验证负担。陀罗仪工作温度范围−40℃至+85℃，传感器内置的灵敏度和偏置特性及其独特的补偿公式，经安装补偿后满足精确的测量结果（测量精度与标定系统和安装位置有关）。陀罗仪安装在产品的上端（测量端）的主电路板上，用于检测支架姿态（X、Y、Z 三轴角度值），连同高度测量值通过通讯接口传输到上端系统进行高度补偿和姿态观察。

二、应用领域

1、环境恶劣工程（粉尘大、湿度大、易刮碰、震动等环境）的高度测量

2、煤矿液压支架高度测量

3、桥梁检测

三 、电气参数

1、量  程：0～10m

2、工作电压：12±2VDC（工作电流≤40mA）

3、测量精度：高度测量精度：±1%FS（重复性≤0.5%FS；滞后：≤ 0.5%FS），角度测量精度：±1°

4、稳 定 性：±1%FS/年

5、工作温度：0℃～40℃

6、储存温度：-30℃～70℃

7、工作环境：相对湿度小于95%，大气压力86kPa～106kPa

8、通信接口：RS232（见下通讯协议）

9、输出变量：高度值（分辨率 0.1mm），角度值：三轴：X±90、Y±90、Z±90）（分辨率 0.1°）

10、绝缘电阻：≥50MΩ/500VDC

11、耐压强度，漏电流≤5mA @500VAC 60S

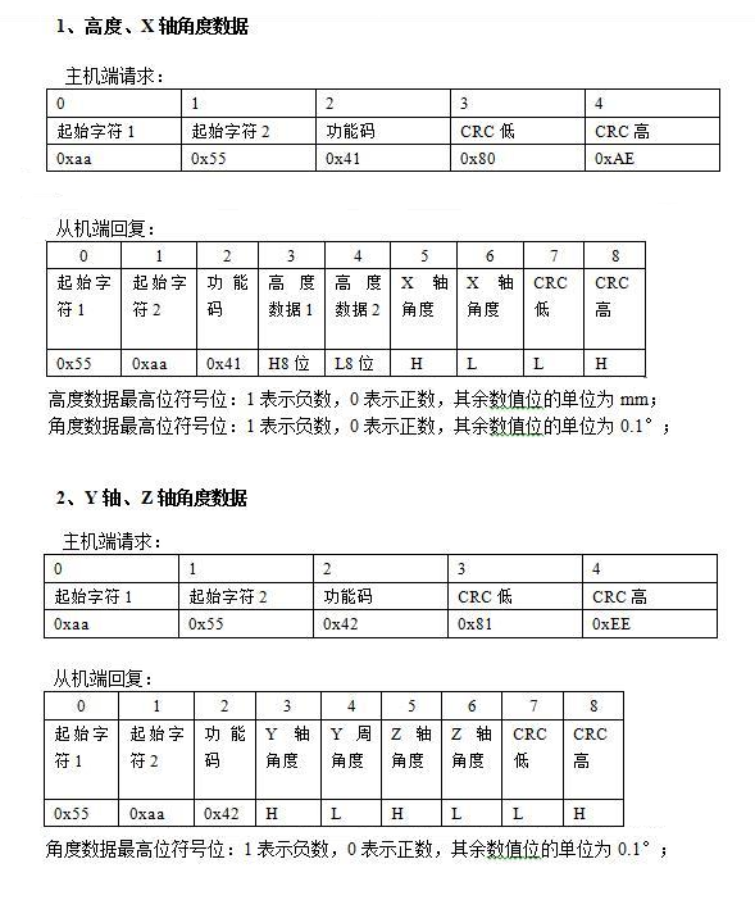

四 、通讯协议

五 、结构性能

1、外层防护：钢丝编织防爆管

2、测量头与防爆管拉力≥10KG

3、测量端（上端）电子仓可旋转±180°

4、电子仓材料为304不锈钢

5、防护等级：IP67

6、产品安装方便，见下图安装方式

六 、产品结构 及安装

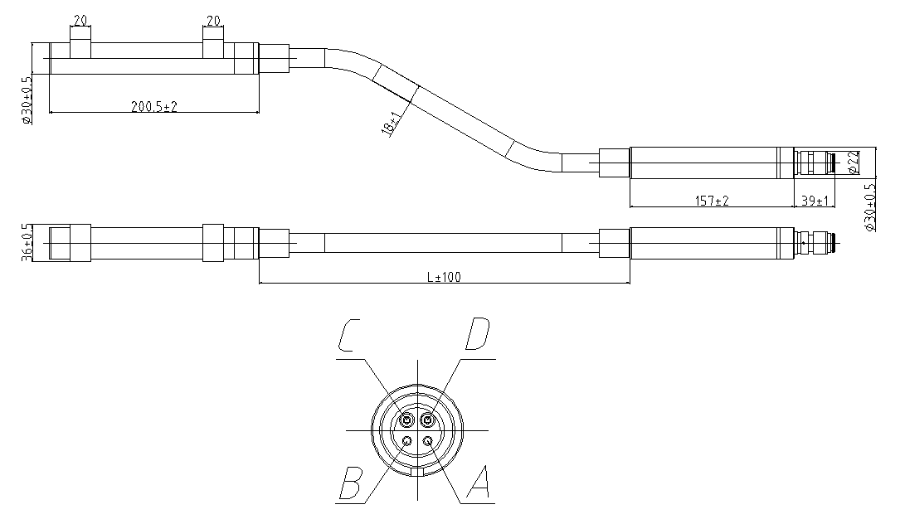

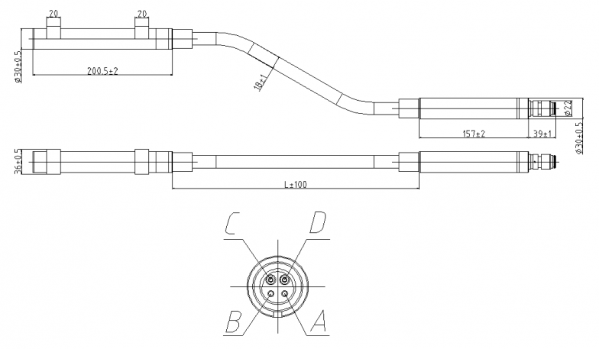

1、产品外观

注：图内的防爆管长度、接线方式具体以客户为主。图内预定义：L=7000mm；接线定义：A(GND)、B(Tx)、C(Rx)、D(Vdd)。

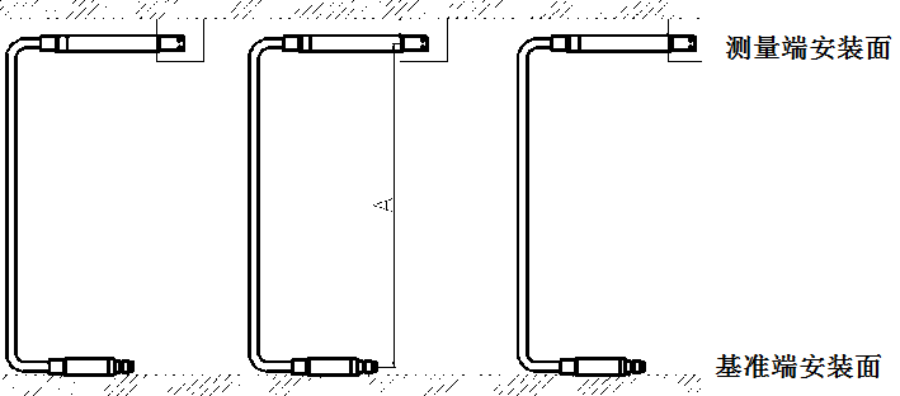

2、安装方式

安装说明:（1）将基准端、测量端安装在过渡板上；（2）再将过渡板安装在测量设备上。

七 、包装

1、成品绕成圈状，然后用扎带扎好，放到包装箱里。

2、将附件、说明书、产品放在包装箱内。
