一、产品简介

IP68超声波水位计针对潮湿现场，采用完全密封方式。内部植入蓝牙芯片，可通过手机APP调试设备或查看数据。根据现场环境，多种量程范围可进行选择。

二、测量原理

距离测量过程中，超声波信号由超声波探头发出，经液体或其他固态介质反射后折回，由同一个探头接收，测量超声波发射到接收的时间差，从而实现物位的测量。声波传输距离 L与声速v和声波传输时间t的关系可用公式表示：

超声波测距的算式

L：超声波探头距所测料面距离。单位：m；

v：经温度补偿后的声速值。单位：m/s；

t：测量范围内声波的运行时间。单位：s

三、产品特点

1.防护等级：IP68

2.宽输入电压，10VDC～28VDC

3.两种输出方式可选：RS485、4～20mA

4.可配置，内置BLE蓝牙，可通过手机APP实现参数读取及配置

四、应用环境

下水道窨井液位监测、水库以及自然河道水位监测等环境。

五、技术规格

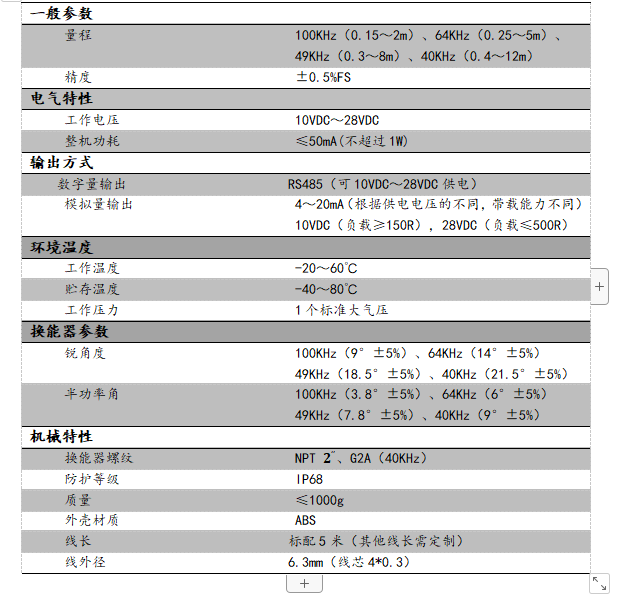

1.技术参数

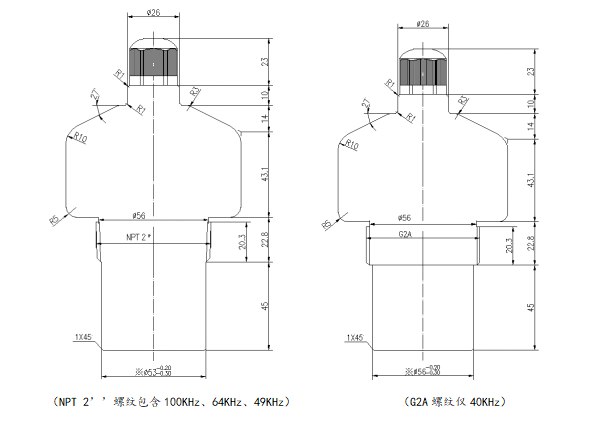

2.结构尺寸

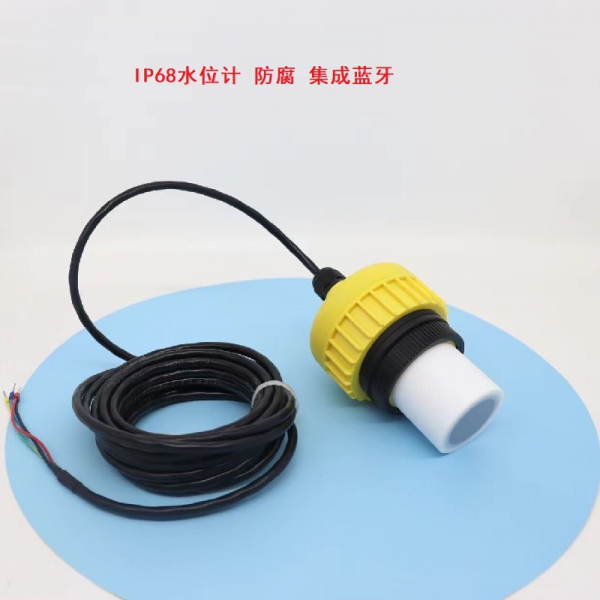

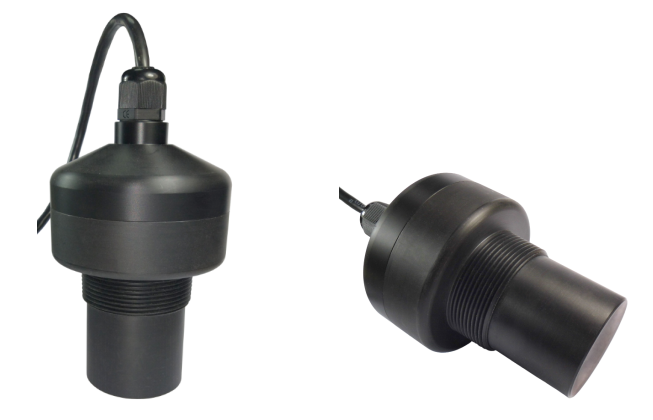

3.实物图片

六、安装说明

①超声波传感器安装时发射面应垂直于被测物体；

②电源线不要接反，接反了会导致内部电路烧毁；

③供电电源不能供错，如果供错了，会烧毁内部电路。

④4-20ma输出接线不能接反，接反会导致没有信号。

⑤RS485输出接线不能接反，接反了会导致485输出乱码或者空白。

⑥超声波传感器周围一定范围内不能有任何障碍物，具体请咨询公司技术人员。

⑦本设备防护等级是IP68，可以浸泡在水中，等水退下去，最高水位低于盲区就可以正常测距了。

更多资料咨询，请联系我司人员，谢谢！
