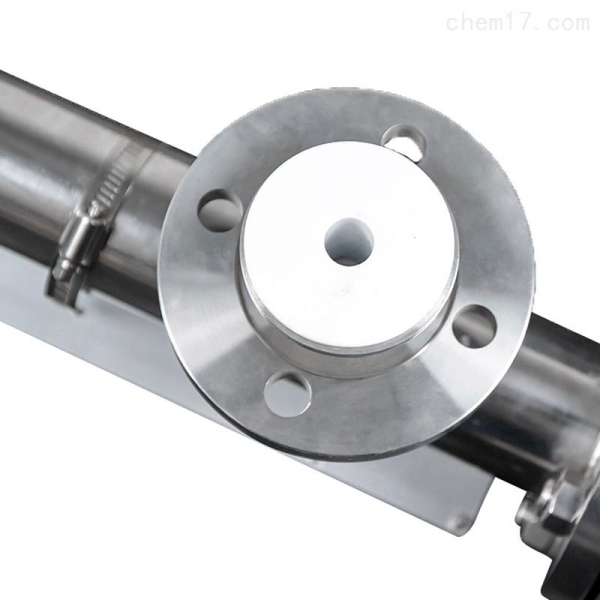

衬四氟液位计，即磁性浮子液位计由现场指示部分及其辅助装置（磁性开关和液位远传变送器），用户也可以根据实际情况选配辅助装置，也可以单独选用现场指示部分。该产品适用范围较广，可用于布料染整设备、废水处理、发电厂、化工设备、热煤油锅炉和石化工业等。该液位计可适用于高温、高压力、强酸、强碱及防爆要求，结构简单、可靠耐用，可加装多种选购配备使控制更加容易。

在桶槽的外侧装置延伸旁路管，由旁路管外加装液位指示器，将装有磁铁的浮球放进旁路管内，因磁性色片内装着与浮球磁性相反之磁铁，所以当浮球上升时会吸引磁性色片翻动，磁性色片颜色会由白色翻为红色，以指示实际液位高度。

1、安装方式：侧装式、顶装式，主要是这两种安装方式，但是因为现场情况的复杂，可能会出现各种另外形式与要求的安装方式，作为生产厂家可以在与用户沟通的基础上为用户推荐与设计更加符合安装要求的款型。

2、测量介质：比如水、油、其他化工溶剂及液体原料。

3、材质要求：比如304不锈钢、316L不锈钢、不锈钢衬四氟,PP、PVC(如果用户不清楚，在提供相关参数后，可由我我司技术人员帮助选择地)。

4、测量介质温度：温度的不同决定了浮子和显示面板的材料类型的不同选择。冬天温度过低时，就需要加装电位热或蒸汽夹套进行保温，液位计可以测量的介质温度-20℃~500℃。

5、工作压力：压力的大小决定了主导管的厚度及焊接等加工工艺的不同。液位计可测量的介质*高的压力可以达到10MPa。

6、连接方式：顶装式衬四氟液位计系列产品一般情况下是采用DN80或DN100的连接法兰，侧装式衬四氟磁翻板液位计采用的连接方式有三种：法兰连接（比如DN25）、卡箍连接、螺纹连接。

7、测量范围：

（1）侧装式因为是通过上下两个导管与需测量容器相连，因此其测量范围就是两个导管中心之间的距离，简称中心距。

（2）顶装式因为是从顶部插入容器内部的，因此其测量范围为容器顶部到底部之间需要测量的这段距离。

8、远传输出及报警信号：衬四氟磁翻板液位计可实现远传4-20mA，485通讯，Modbus协议及开关量信号、报警功能。

使用要点：

1、安装位置要合适：翻板受力，必须在水平面上才能正常工作。安装时，应选取液位计本身设计的测量范围，且要尽量避免激波、水流、热涨冷缩等不必要的外力影响。

2、对液位计保持干燥：安装在露天环境，须加封保护，防止暴雨、潮湿环境浸泡、生锈。对于高温环境，需要在外部套上隔热材料以减少温差对磁翻板的影响。

3、清洗和维护：在使用中，长时间浸泡的介质容易形成沉积，积存杂物。为了保持精度，应按一定周期清洗，特别是针量小的轻油、氨气等，更应注意清洗保养。

4、注意观察翻板状态：使用液位计时，要注意观察翻板状况，特别是翻板数值上的变化，如果翻板数值波动较大，应及时更换或维护磁翻板液位计，以保证利用效率和准确性。

5、避免强电场干扰：由于磁性原理的关系，在强电场环境下工作时，可能会受到干扰而造成误差。因此，在较强电场区域建议采用非磁性的液位计。

6、注意放置时间：在液位计停用一段时间后，要特别注意其运动性能。定期进行检测和校准，如发现不同之处应及时处理，判断并更换设备的相关零部件。
