一、工作原理

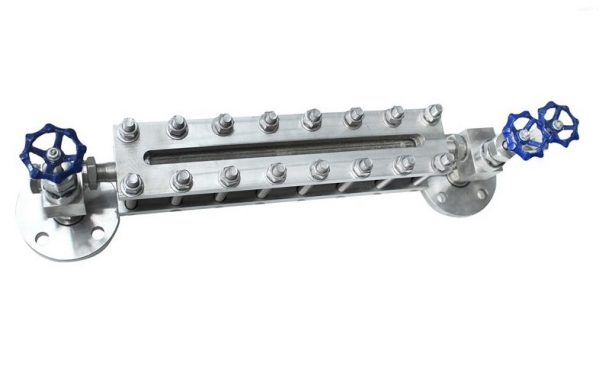

直读玻璃板液位计就是通过透明的玻璃外壳直接读取液位高度。主要是被指示封闭容器中的液位高度，玻璃板液位计的内部材质主要是钢材、钢纸及石墨等，因此不能用来测量与这些材料发生腐蚀作用的介质。是一种常见的液位仪表，它的设计原理与其他液位计相比更为简单，测量的液位数值度也相对较低，但是具有结构简单、使用方便的特点，因此在一些对测量结果要求不高的环境中有着广泛的应用。

由于设计结构简单，因此使用方便，可以直观获得液位数据，读数清晰可靠。维修简单、维修成本低，同时它的使用寿命很长，经久耐用，是工业生产中*的一款液位计。

设计有上下阀门结构，阀门上装有螺纹接头，通过法兰和装盛被测量介质的容器相连构成连连通器。玻璃板液位计在连通器原理的作用下，指示液面与容器内部液面高度一致，通过对外部玻璃内液面高度数据读取而获得容器内部液位高度。玻璃板液位计为了减少泄露出现的可能性，还在上下阀门部位都安装有钢球，当玻璃板液位计的玻璃外罩破裂时，钢球在容器内的压力作用下就会阻塞液位计中的流动通道，形成对容器的封闭效果，避免容器内的介质出现外泄。

二、特点

1、读数清晰、直观、可靠

2、结构简单、维修方便

3、经久耐用

4、主要技术指标

测量范围（安装聚L）：500、800、1100、1400、1700mm

工作压力：4.0MPa

工作温度：≤200℃

安装形式：法兰安装

螺纹安装：外螺纹G3/4"(或 M27×1.5)

材质：碳钢、不锈钢

伴热蒸汽压力：0.6MPa

蒸汽夹套接头：G1/2"外螺纹

钢球自封压力：0.2MPa
