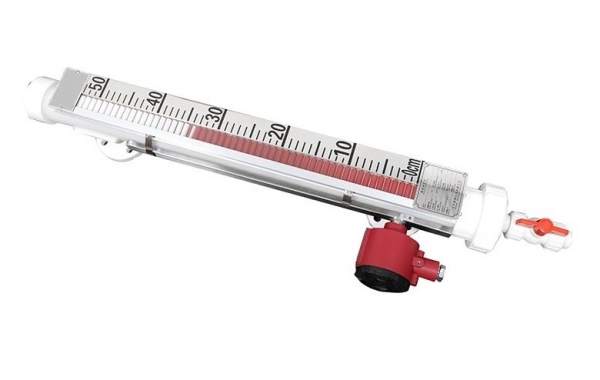

磁翻板液位计具有结构简单、观察便捷、安装方便、维修简单等特点，对于被测介质的液位高度能够直观地展现，特别适合于就地观测与监控。但有时根据生产的需要，磁翻板液位计需要与干簧管远传变送器配套使用，将现场的液位信号以4～20mA的电流形式远端传送回机房或控制室，以实现远程监控、实时掌握控制罐体的液位高度的目的。这种与干簧管远传变送器配套使用的磁翻板液位计就是远传磁翻板液位计。

一、工作原理

磁翻板液位计的远传原理是根据浮筒里磁浮子的位置变化来实现的。其工作原理具体来讲，就是当浮筒里面的磁浮子随着液位变化而上下移动时，磁浮子中的磁钢所在的位置将改变干簧管中磁开关的闭合状态，只有在磁钢作用范围内的干簧管闭合，其它都处于开路状态，从而改变回路的电阻值。磁浮子的位置相当于电位器的滑动点，随着磁浮子的位置变化，引起电阻值和输出电压的变化，通过电流/电压转换，转化为4～20mA/电流信号输出。变送器通常有±5mm和±10mm两种分辨率，精度越高，使用干簧管的数量也就越多。

二、特点

除了具有磁翻板液位计远传的共同特点外，我司公司自主研发生产的Reed-11干簧管远传变送器还具有自己优势，具体如下:

1、采用进口塑封干簧管，使用寿命更长。

2、采用进口TI单片CLT技术芯片完成电压电流转换，实现4～20mA的输出。

3、外管采用316L材质，具有更强的抗腐蚀能力。

4、通过隔爆本安双重防爆认证
