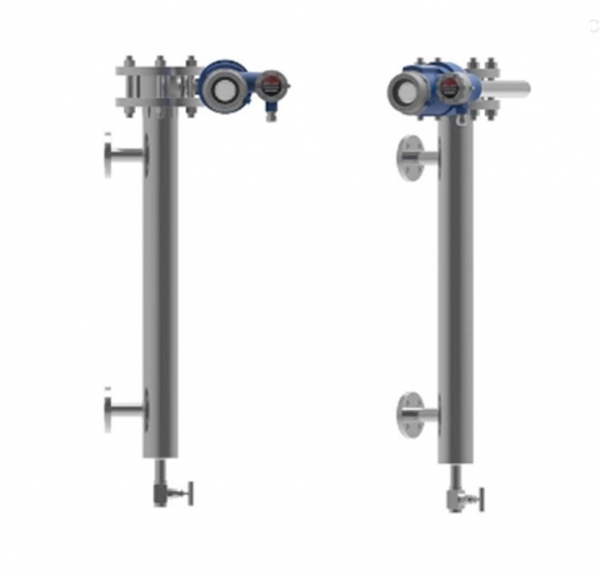

电浮筒液位计是采用了国外技术及零部件而研制组装的新型液位测量仪表，该仪表搭载了先端微型计算机系统，除了具有高精度、低漂移等优点外，还可对测量过程的温度和密度进行自动补偿，同时可调整量程范围适合各种高温、高压、负压等工况的液位界位测量。本产品具有防爆性，结构简单、性能稳定、安装方便。可广泛用于石油、化工、冶金、电力及钢铁行业。液位计可用来测量液位、界位和密度，不但能输出4-20mA的标准电流信号也能利用HART通讯协议随时存取，对过程操作当中用户所需要的信息又可在传输线的任意一点对其进行调校。

二、产品特点

① 适用于高温、高压、负压等工况的液位界位测量;

② 不仅可以测量单一液体的液位测量，同时还可测量两种混合液体界面的测量;

③ 可对腐蚀性液体进行测量;

④ 利用HART协议随时存取对过程操作当中用户所需要的信息;

⑤ 可利用国外手操器或具有我厂自主知识产权的手操器对仪表进行调校;

⑥ 清晰的液晶显示屏可同时显示液位的百分比、液位值、输出电流值及棒图值;

⑦ 外浮筒控制器有一个旋转表头可在360度范围内8个位置中的任一位置;

⑧ 自行开发的具有汉字显示功能的手操器使用户在调校过程中更方便更直观;

⑨ 现场方便的2点调校功能和现场迁移功能，使得安装后与其它液位表读数更加一致。

三、技术参数

精度等级：0.5%、1.0%

输入信号：液位、界位或密度的变化

输出信号：模拟量4-20mADC

数字量：HART1200波特移频键控(FSK)

负载能力：350Ω(48VDC供电时可为15Ω)

测量范围：300、500、800、1200、1600、2500、3000mm(也可根据用户要求制作)

介质比重：0.4-1.4(介质比重差>0.2)

工作压力：1.6、2.5、4.0、6.4、10.0、16.0MPa

供电电源：24VDC

功率：0.5W

防护等级：IP66

防爆标志：隔爆型-ExdIIBT4，本质型-ExiaIICT5

连接法兰标准：变送器采用JB/T 82.1-94，凸面法兰JB/T 82.2-94，用户如有特殊要求订货时请注明

栅的选择：齐纳栅LB805、LB830S

四、安装

安装位置：为了使在现场对仪表数值的读出外浮筒液位变送器有一个可旋转的表头，该表头可在360度范围内旋转8个不同位置，可以装在8个位置中的任何一个位置。

外浮筒计的连接方式：浮筒的外筒可提供多种端口连接方式。
