一：产品描述

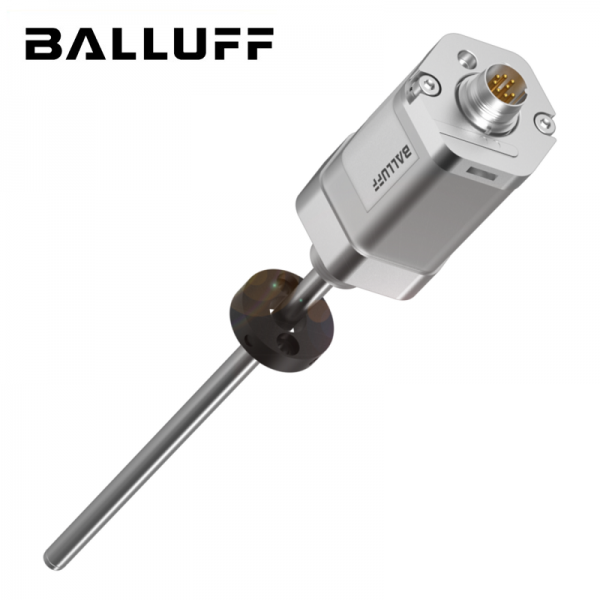

采用杆型的磁致伸缩线性位置传感器BTL主要应用在液压驱动装置中。它们特别适合在液压缸中用于位置反馈、成形和轧制设备或提升技术水平。
因为传感器安装在液压缸的压力范围内，所以它们必须具有与液压缸本身相同的抗压强度。测量元件安装在一根无磁性不锈钢制成的耐压管中。法兰通过一个O形环对高压区域进行密封。在液压缸外，电子装置集成于杆件法兰上的一个保护壳中。

二：产品特点

1、分辨率高达1µm

2、测量范围达7620mm

3、同时测量多个位置和速度

4、输出信号可编程–可颠倒、配置和记录测量范围

5、通过不同的螺纹类型实现灵活安装

6、非接触式，所以无磨损–无停机时间，使用寿命长

7、通过多磁铁技术扩展测量功能

8、通过各式各样的接口简便集成到设备中–例如IO-Link、Profinet、EtherCAT、SSI和模拟

三：产品参数

接口：模拟，电流4~20 mA

测量长度：25-7620mm

重复精度：±5µm

线性偏差：nnnn = 0050…0500：±50µm
                  nnnn = 0501…5500：±0.01%FS
                  nnnn > 5500：±0.02%FS

工作电压：Ub10-30VDC

环境温度：-40...85℃

机械规格：M18螺纹固定件

外壳材料：铝，阳极化

防护等级：l = S且m ≠ 140：IP67

                 带插接器 l = S且m = 140：IP65

                 带插接器 l = KA，FA：IP68

许可/一致性：nnnn ≤ 500：
                       l = S，KA：CE + cULus + EAC + GL + WEEE
                       l = FA：CE + EAC + GL + WEEE
                       nnnn > 500：
                       l = S，KA：CE + cULus + EAC + WEEE
                       l = FA：CE + EAC + WEEE
