一、产品简介

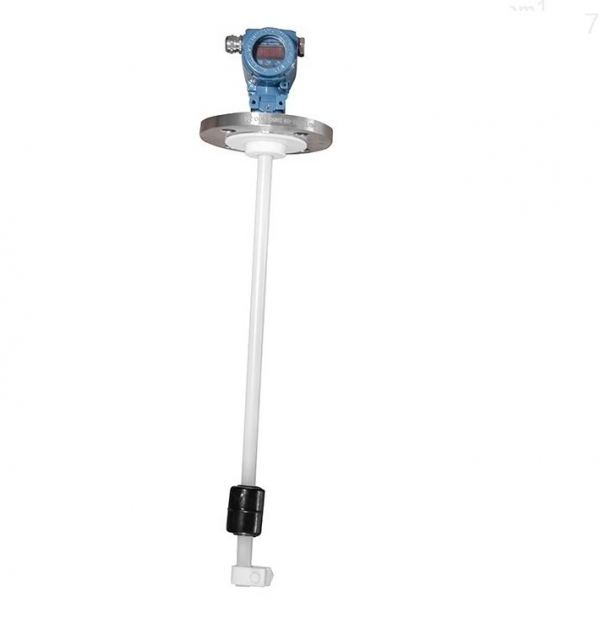

电动浮球液位变送器由液位传感器和电流转换器两部分组成，浮球与液位同步变化，控制干簧管吸合断开，从而使传感器内电阻成线性变化，再由转换器将电阻的变化转换成4~20mA标准电流信号并叠加数字信号输出。变送器能对开口、密闭容器或地下池槽里的介质液位在仪表控制室内进行显示、报警和控制。被检测的介质可为水、油、酸、碱、工业污水等导电及非导电液体，并能克服液体的泡沫所造成的假液位的影响。广泛使用于炼油、化工、造纸、食品、及污水处理等行业。

二、产品特点

① 安装方便，结构简单

② 性能可靠

③ 耐腐蚀、防爆

三、优势分析

① 结构简单：无任何可动或弹性元件，因此可靠性，维护量极少。

② 安装方便：内装式结构尤其显示出这一特点，无需任何专用工具。

③ 调整方便：零位、量程两个电位器可在液位检测有效范围内任意进行零点迁移或量程的改变，两个调整互不影响。

④ 用途广泛，适用于高温高压、强腐蚀等介质的液位测量。

四、技术指标

① 介质粘度 ：≤1.25 St（1=10m/S）

② 工作温度 ：—40~+60℃

③ 负载阻抗 ：620Ω

④ 供电电压 ：24VDC

⑤ 出线口接头：内螺纹M20×1.5

⑥ 防爆标志 ：隔爆型dIIBT4

⑦ 浮球材料 ：0Cr18Ni9，聚四氟乙烯

⑧ 有效检测范围：0-0.2-20m

⑨ 精 度 ：0.5级、1级、1.5级

⑪ 环境温度：-20～75℃

⑫ 输出信号：4-20mA、二线制

⑬ 供电电源：负载电阻 0-750Ω DC24V

⑭ 承压范围：负压、常压、高压(32MPa以下)

⑮ 测量范围 ：L：0~6000mm内由用户任意选择

⑯ 适用介质：酸、碱、盐或对聚四氟乙烯无腐蚀的任意介质；

⑰ 固定方式：螺纹安装M20×1.5、M27×2 法兰安装DN15、DN25、DN50、DN80；

⑱连接法兰 ：HG20592~20635－97 DN150 PN1.6、2.5MPa，其它法兰标准如GB，HGJ，ANSI等用户注明。
