一、产品简介

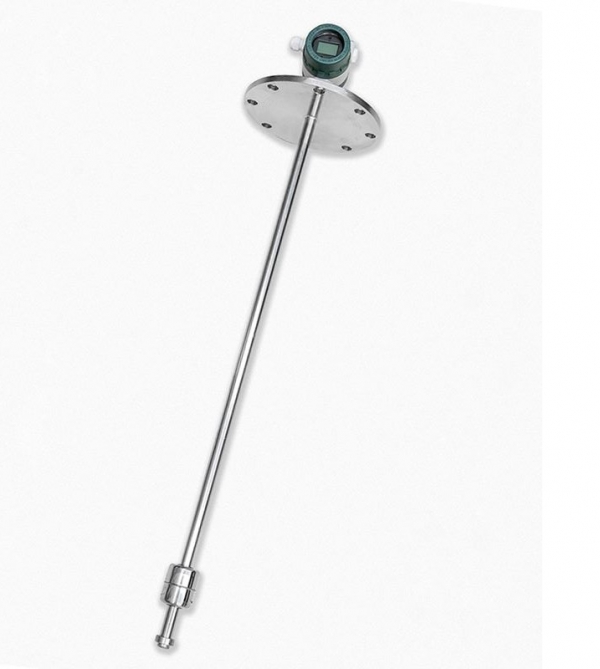

磁性浮球液位变送器，该仪表为二线制仪表，输出电流4~20mA.DC，供电电压24V.DC。可连续测量液体的液位或界面（测界面时，两种液体密度差≥0.1g/cm3），与HF系列型数字显示报警仪配套，可供石油、化工、轻纺、食品、酿酒、制药、船舶、发电、给排水等部门的液面和界面的远距离测量、调节、控制。

二、工作原理

磁性浮球液位变送器是利用浮球内磁铁随液位变化，来改变连杆内的电阻与磁簧开关　 所组成的分压电路，磁簧开关的间隙愈小，精度愈高。分压信号可经过转换器转变成0/4～20mA或其它不同之标准信号。指示器可配合其他表头作远距离指示，是一种原理简单，可靠的液位指示器。

三、产品特点

① 安装方便，结构简单

② 产品性能稳定不受温度、压力的影响

③ 耐腐蚀、防爆

四、技术参数

测量范围：L：0~6000mm内由用户任意选择。

输出信号：4~20mA DC

准确度：±10mm

介质密度：≥0.7g/cm

介质粘度：≤1.25 St（1=10m/S）

工作温度：—40~+60℃

负载阻抗：620Ω

供电电压：24VDC

出线口接头：内螺纹M20×1.5

连接法兰：HG20592~20635－97 DN150 PN1.6、2.5MPa，其它法兰标准如GB，HGJ，ANSI等用户注明

防爆标志：隔爆型dIIBT4

浮球材料：0Cr18Ni9，聚四氟乙烯
